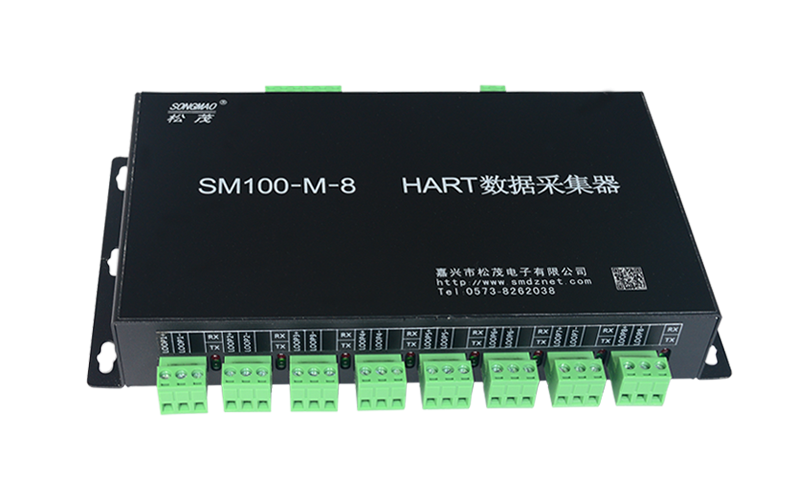

SM100-M系列HART數據采集器是采用ARM微處理器、HART協議調制解調專用芯片并結合大量的實踐經驗所研發的產品。其按照工業產品要求進行設計，具有很高的可靠性及穩定性。數據采集器配有標準的RS485接口、RS232接口和網關，能與有HART協議的智能儀表進行數據透明傳輸或者轉換為MODBUS_RTU或MODBUS_TCP協議讀取數據，保證數據進行實時傳輸。
HART協議使用Bell202頻移鍵控（FSK）標準，在4～20mA基礎上疊加調制數字信號，使得HART協議儀表在不干擾4～20mA模擬量信號的同時允許雙向數據通訊。SM100-M系列HART數據采集器就是數字信號與模擬信號進行雙向調制解調的智能轉換器。

1.產品特點
● 支持同時連接8/16（不限于）個HART設備。
● 支持并行同時掃描HART數據采集器所配置的全部HART通道。
● HART通道間，以及與主機電源間三端電磁全隔離，每個通道采用兩線制接口，HART模塊電磁隔離電壓不低于1500V，支持HART信號/4～20mA信號分離功能。
● RS485接口、NET以太網接口隔離電壓不低于1500V。
● 支持單回路上不同HART ID的多個HART設備輪詢掃描功能，支持單回路同時接入不少于3個HART設備（其中只有一個設備有4～20mA信號）。
● 采用HART模塊與主機分離的模塊化設計，支持任意通道在線更換HART模塊功能。
● 每通道具有單獨指示燈，分別提供HART設備在線、HART設備通訊狀態指示。
● 具有設備狀態指示燈：運行/故障、通信接口等。
● 每通道數據刷新率＜1秒。
● 支持以太網接口（速率不低于100Mbps）和RS485接口。
● 支持專有HART指令讀取所有HART設備的HART ID。
● 支持配置和運行模式，支持Telnet遠程設置。
● 支持遠程固件更新。
● 支持標準DIN導軌安裝。
● 本設備正常、斷電或故障時均不影響4～20mA模擬信號傳輸和精度，回路電阻小于等于250歐姆。
● 本設備不對現場儀表供電。
● 兼容HART協議Ver5.0。
● HART數據采集器接入模擬量回路方式：輸入側接浪涌保護器輸出側。

2.主要參數
● 供電電壓：DC 9～24V。
● 工作電流：＜80mA。
● 外殼尺寸：長221 mm × 寬117 mm × 高35 mm。
● 工作環境溫度：-20℃ ～ +75℃。
● 工作環境濕度：5% ～ 95%（無凝露）。
