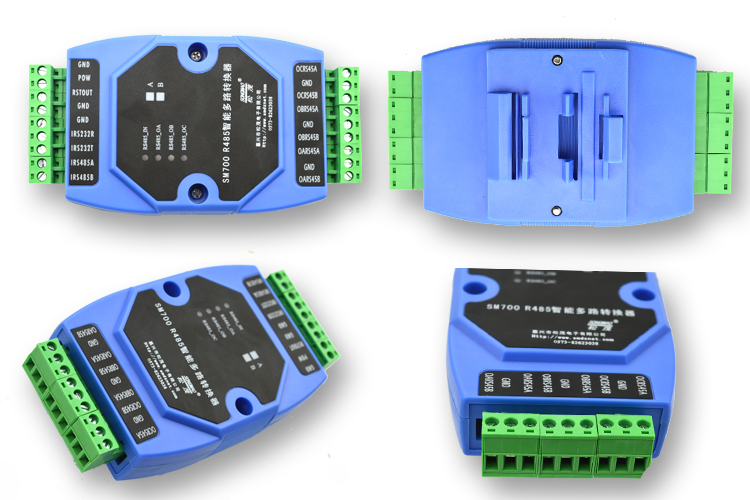

SM700 R485智能多路轉換器是采用ARM微處理器、專用芯片并結合大量的實踐經驗所研發的產品。按照工業產品要求進行設計，具有高可靠性及穩定性的特點。智能轉換器配有多路標準RS485接口。由于SM700轉換器是專為工業集成設計的，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作，為您的設備提供了高質量保證。

一、產品性能
● 具有一路RS485或者一路RS232接口,轉換成多路RS485接口。
● 支持多臺采集器或PC，MODBUS RTU協議。

二、主要參數
● 電源: DC12—24V，電源的波紋不得大于 200mV,電流需提供 100mA。
● 物理尺寸：長 100mm *寬 70mm * 高 26mm。
● 工作溫度：-20℃ — 80℃。
● 相對濕度：10% — 80%。

三、指示燈說明
●  RS485-IN 指示燈：RS485或RS232儀表通訊指示。
●  RS485-OA 指示燈：RS485A通訊指示。
●  RS485-OB 指示燈：RS485B通訊指示。
●  RS485-OC 指示燈：RS485C通訊指示。

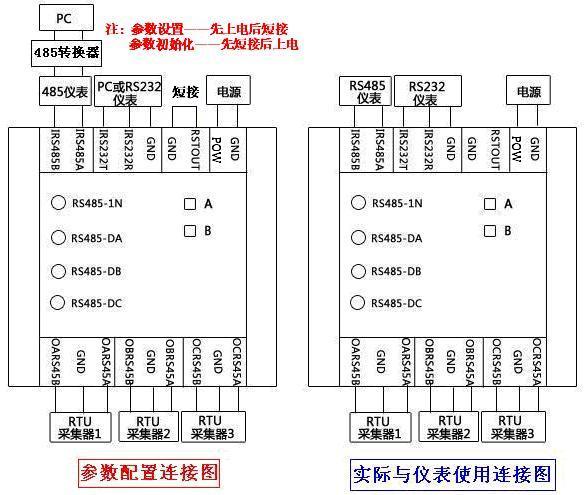

四、接線圖

五、應用圖

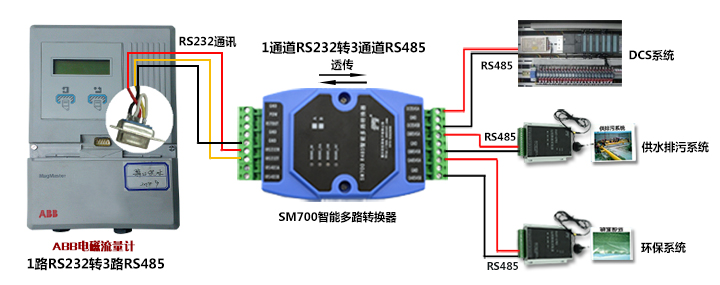

SM700 RS485在RS232接口流量計實際應用

SM700 RS485在RS485接口流量計實際應用

SM700 RS485在RS485接口流量計實際應用
