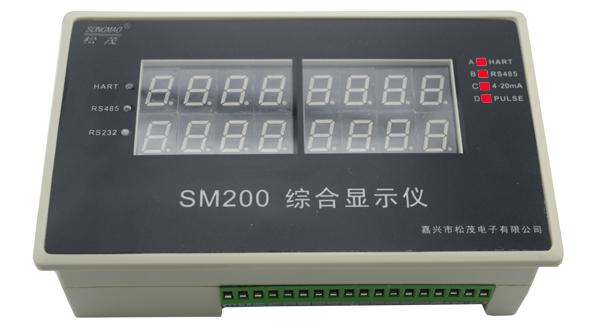

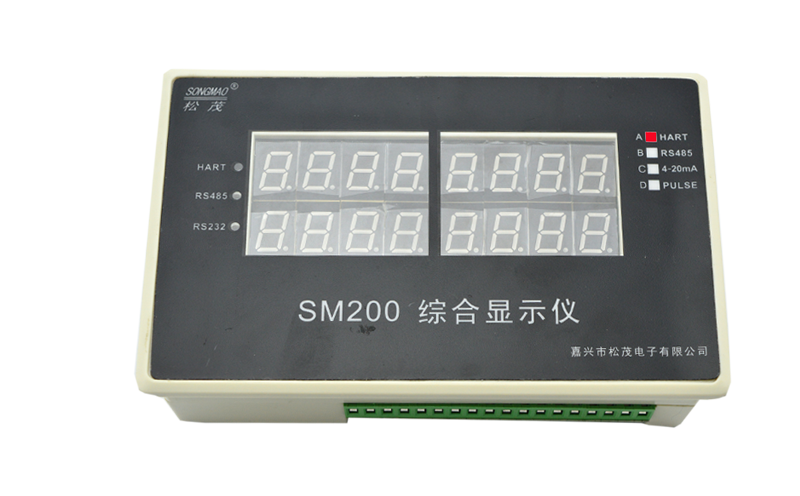

SM200-A-1綜合顯示儀是集成HART協議與RS232/RS485通訊于一體的高科技產品，是微型RTU系統。它以高檔ARM單片機為核心，由高精度運算放大器、接口芯片、硬件看門狗電路、輸入輸出回路等組成，并且嵌入通信模塊和HART調制解調芯片，具有性能穩定、性價比極高等特點。
SM200-A-1綜合顯示儀硬件結構設計完全符合工業標準，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作，為您的設備提供了高質量保證。

1.產品性能
● 具有兩路模擬量采集，高精度A/D同時采樣功能。
● 具有一路脈沖量計數功能或一路開關量采樣功能。
● 具有一路RS485儀表通訊接口，支持標準的MODBUS_RTU協議傳輸。
● 支持多種定制儀表，并能自定義設置儀表。
● 配有標準的RS485、RS232接口，不需要另購轉換器。
● 配用4路LED數據顯示，便于直接讀取數據。
● 可組態采集數據的參數類型、量程、零點等。
● 具有斷電記憶功能，斷電后不需要重新設置參數。

2.主要參數
● 外殼尺寸：長164 mm × 寬102 mm × 高50 mm。
● 工作環境溫度：-20℃～+75℃。
● 相對濕度：10%～80%。
● 電源輸入電壓：DC 12～24V，或者AC 220V（市電，定貨時請說明）。
● 模擬量輸入阻抗：250Ω，可以采集4～20mA，0～5V直流信號。
● HART協議采樣電阻：250Ω。

3.接線圖
